オランダのASMLが実用化したEUV露光装置は、従来の露光装置とは大きく異なる機構を採用しており、光学系のコア部品であるフォトマスクはその代表例です。EUVのフォトマスクはレチクルと呼ばれ、反射型の光学系に対応した新しい構造をもっています。
本記事では、EUVのフォトマスク（レチクル）の役割と構造の詳細をご紹介した後、レチクルの材料や検査装置を開発する日本企業としてAGC、HOYA、 レーザーテックの最新動向を紹介します。今後さらに成長するEUV露光装置の市場で活躍したい方はぜひご一読ください。
※EUV露光装置の市場を独占するASMLについては以下の記事で解説しています。

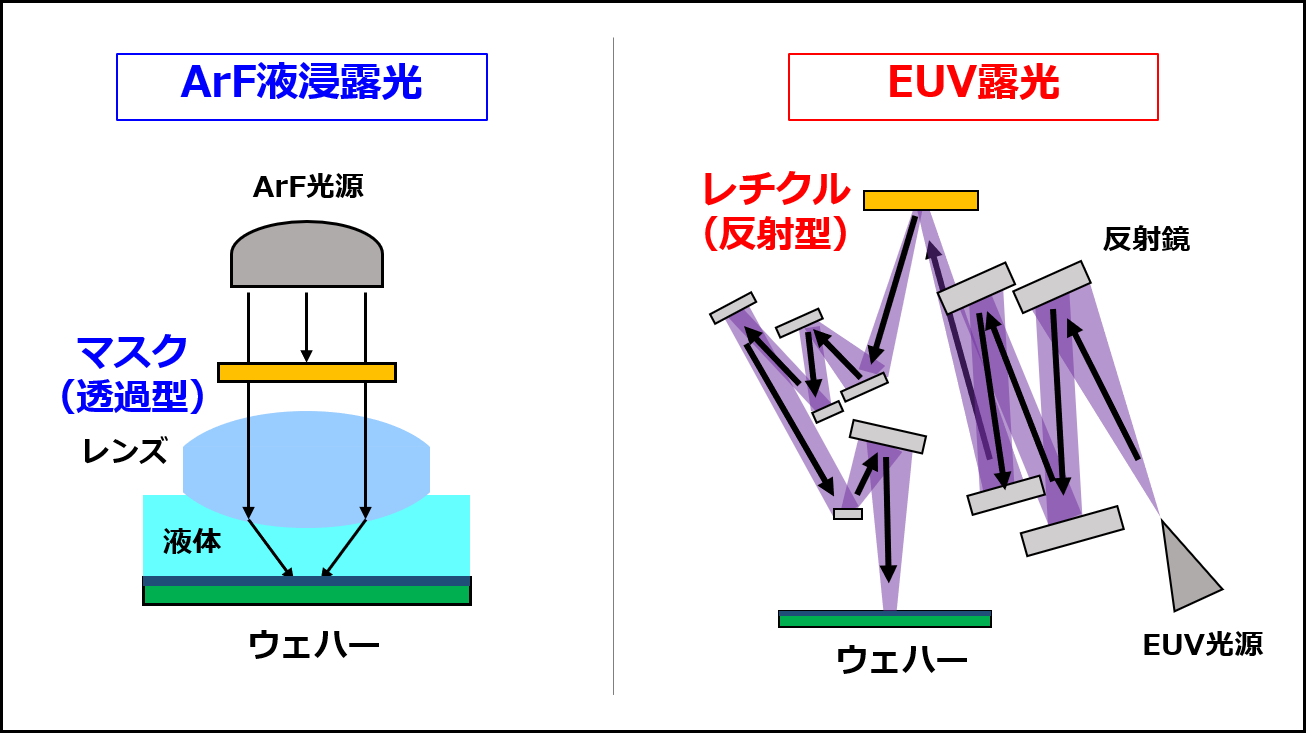

ArF液浸露光とEUV露光の構造の違い
まず、EUV露光装置におけるフォトマスク（レチクル）の役割を説明します。
露光装置のフォトマスクには半導体の「回路パターン」が描かれており、それをウェハーに転写することで、回路パターンをウェハー上に形成することができます。つまり、半導体の微細な回路をつくる「鋳型」のような役割をもちます。
上図のように、従来のArF液浸露光装置では、フォトマスクを「透過」した光がウェハーに照射され、パターンを形成していました。一方、EUV露光装置では、光をレチクルが「反射」してウェハー上にパターンを形成します。
このため、レチクルはEUVを反射してパターンを形成するのに適した構造をつくる必要があり、従来の透過型のマスクとは材質や形状が異なります。レチクルのベースになる基板は「マスクブランクス」と呼ばれ、日本の材料メーカーが開発を積極的に進めています。マスクブランクスのメーカーについては後半で紹介します。

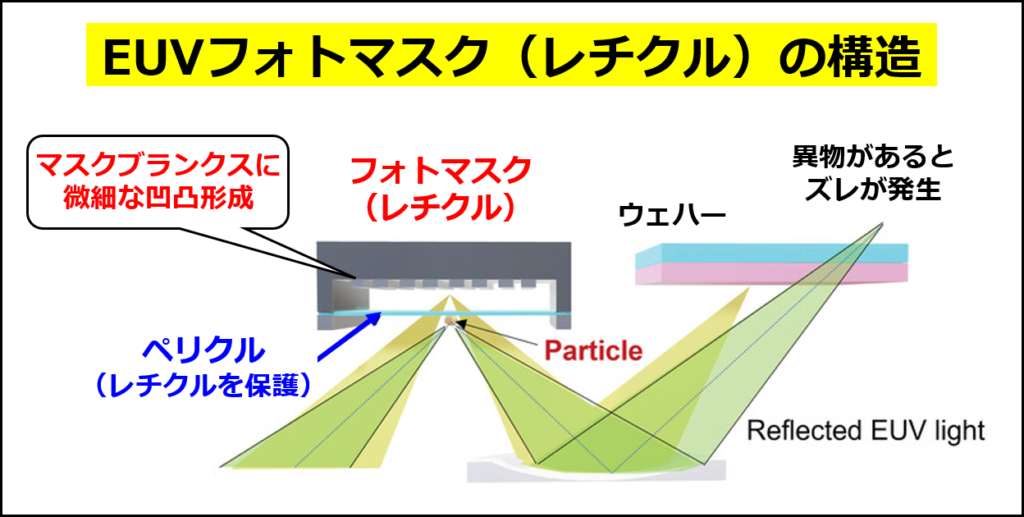

レチクルの構造の概要（Choiら, 2023 の図に追記して作成）
続いて、レチクルの構造を詳しく説明します。
上図のように、レチクルはEUV光を反射するための微細な凹凸が刻まれた構造をもっています。以下にレチクルの構造の要点を整理します。
レチクルの凹凸は、マスクブランクスの表面を電子ビームで処理することで形成されます。この凹凸の細かさが半導体チップの回路パターンの複雑さを決めるので、レチクルは半導体微細化においてコアになるパーツと言えます。
ペリクルについては、日本企業では三井化学がメーカーとして知られています。同社は2019年5月のリリースで、ASMLとEUVペリクル事業のライセンス契約締結を発表しており、ペリクル開発で世界をリードしています。
EUV露光装置はASMLが独占しましたが、EUVの材料や検査の分野では日本企業も世界トップクラスの業績を上げています。次項では、レチクルのベースになるマスクブランクスや、レチクルの検査装置を開発する日本企業の動向を紹介します。
※レチクルの凹凸を描画するのに使われるマルチビーム描画装置については、以下の記事で解説しています。
レチクルのベースとなる材料のマスクブランクスを開発する日本企業として、AGC（旧・旭硝子）とHOYAが知られています。EUV露光装置の普及に従って両社ともに開発を強化しており、例えば以下の動きが報じられています。
AGCは2023年11月の決算資料でも、電子セグメントの増益の理由として「EUV露光用フォトマスクブランクス等の半導体関連製品の出荷が堅調に推移」したことを明記しています。特許出願を見ると、AGCは2022年以降にもマスクブランクス関連の新しい発明を出願しており、開発も加速していることが伺えます。
マスクブランクスの開発で課題となるのが熱膨張などによる「歪み」や「ズレ」の発生です。半導体チップの回路は1ナノメートル単位のズレが不具合につながるので、ナノレベルの安定性が求められます。AGCやHOYAはこのハードルを超えることができた数少ないメーカーで、今後も半導体分野で活躍することが予想されます。
※AGCは「両利きの経営」を実践する企業としても有名です。以下の記事で解説しています。
レーザーテックは1960年に設立されたメーカーで、フォトマスクの検査装置を1970年代から手掛けています。2017年に世界で初めてEUV光を用いた「ＥＵＶマスクブランクス欠陥検査装置」を開発し、2019年にはレチクルの欠陥検査装置も開発しています（2022年9月発行の有価証券報告書を参照）。
レーザーテックはレチクルの欠陥検査装置の市場を独占したことで急速に売上を伸ばしており、2023年6月期の決算説明会資料を見ると、直近の2年間で売上高が2倍以上に伸びています。関連特許も多数出願しており、例えば JP7296296B2「検査装置及び検査方法」 には、先述したペリクルがついた状態のレチクルを検査する方法が記載されています。
2023年10月のニュースイッチの記事によると、レーザーテックは検査用のEUVプラズマ光源の自社開発も進めており、今後さらに検査の質が上がりそうです。同社はEUV露光装置の普及というチャンスを活かして急成長した日本企業であり、今後の活躍も楽しみです。
以上、EUV露光装置に使われるレチクルの役割と構造、材料開発をリードするAGC・HOYAと、検査工程をリードするレーザーテックの動向を紹介しました。半導体微細化のコアになる分野であり、日本企業のさらなる活躍を応援したいと思います。
